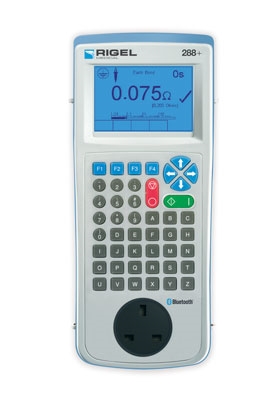

Rigel 288+ elektrik güvenlik test cihazı uluslararası ve yerel güvenlik standartlarını karşılamak için doğru ve hızlı bir çözüm sunar.

Yeni pille çalışan test özelliği sayesinde şebeke gerilimine gerek duymadan hareket etmenin tam özgürlüğünün tadını çıkarın. Standart AA pilleri kullanarak, izolasyon, topraklama / toprak bağlantı testi ve dokunma veya noktadan noktaya kaçak akım testleri yapılabilir.

250VDC ve 500VDC testlerini tamamlamak için ilave olarak eklenen 50VDC ve 100VDC yalıtım testleri, 288+ 'i, ameliyat masaları, operasyon lambaları/ışıklar ve seyyar röntgen cihazları gibi 24VDC ve 48VDC ile çalışan cihazların test edilmesine olanak sağlarken, üreticinin ve kullanıcının artan test gereksinimlere uymasını sağlıyor.

Otomatik ve manuel test dizileri, veri saklama ve doğrudan çıktı alma imkanını bir araya getiren Rigel 288+, türünün en kompakt elektriksel güvenlik test cihazı olmaya devam ediyor. Otomatik olarak kullanıcıya sunulan ikincil toprak bağlantısı uyarısı ile kullanıcısının her zaman doğru ölçüm sonucu almasını sağlar.

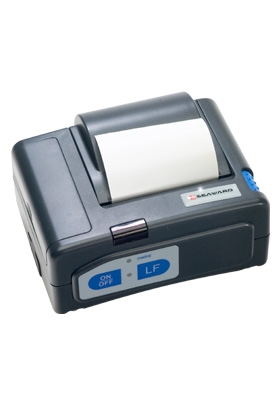

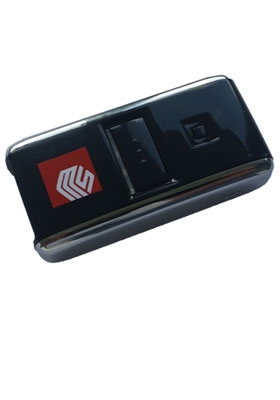

288+’ın taşınabilirliğini ve esnekliğini daha da artırmak için, Bluetooth yazıcılar ve barkod tarayıcılar da dahil olmak üzere bir dizi aksesuar mevcuttur.

Rigel 288+, yerel gereksinimleride içinde barındıran geniş güçlü bir standart yelpazesine sahiptir ve IEC 62353, 60601-1, NFPA-99 ve diğer pek çok yerel varyasyonu da dahil olmak üzere birçok uluslararası standarda uygundur.

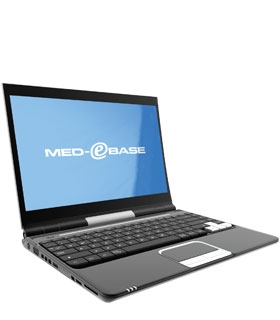

Kapsamlı veritabanı yazılımı Med-eBase, test   sonuçlarının hızlı ve kolay bir şekilde indirilmesini, test dizilerinin oluşturulmasını ve profesyonel test sertifikaları üretme olanağı sağlar.

TEMEL ÖZELLİKLER:

• IEC/EN 62353, AAMI/IEC/EN 60601-1, IEC 61010, NFPA-99, AS/NZ 3551 standartları ile tam olarak uyumlu
• Dahili elektronik veri saklama ve otomatik test, evrak işlerini azaltır ve zamandan kazandırır
• Kuruluşunuzun ihtiyaçlarını karşılamak için esnek kullanıcı tanımlı test dizileri oluşturma imkanı
• Bluetooth bağlantısı ile doğrudan baskı imaknına sahip küçük ve kompakt cihaz
• Batarya ile çalışan kaçak akım, izolasyon ve topraklama / toprak bağlantı testleri, için daha hızlı ve daha kolay test imkânı sağlar
• 50/100/250/500 VDC yalıtım testi, 24VDC ve 48VDC ile 253 VAC'ye kadar olan cihazlarda test yapılmasını sağlar
• Otomatik ikincil toprak bağlantı uyarısı her zaman doğru test sonucu almanızı sağlar
• Doğru yüksek akım, düşük enerji ile topraklama/toprak bağlantısı test imkanı
• Tüm dünyadaki yerel gereksinimleri karşılamak için çeşitli şebeke yapılandırmaları mevcuttur

Teknik Özellikler

Süreklilik

Metod 2 Kablo Tekniği                ‘Sıfır’ uç bağlantı konfigürasyonu

Test Akımı                                   >+200mA -200mA DC into 2ohms

Maks Test Voltajı                         4-24V RMS o/c

Ölçüm Aralğı (düşük aralık)        0.001 – 0.999ohms @ 0.001ohms çözünürlük

Ölçüm Aralığı (orta aralık)          1.00 – 9.99ohms /@ 0.01ohms çözünürlük

Ölçüm Aralığı (yüksek aralık)      10.0 – 19.9ohms @ 0.1ohms çözünürlük

Doğruluk                                  ± 3% okumanın + 0.01ohms

İzolasyon/Yalıtım Direnci

Ölçüm                                          EUT - Toprak, EUT - AP,  AP - Toprak

Voltaj                                           50 / 100 / 250 & 500VDC @ 1mA.

Aralık (düşük aralık) @ 50VDC       0.01Mohms - 10Mohms

Range (düşük aralık) @ >50VDC    0.01Mohms - 20Mohms

Doğruluk (düşük aralık)                 ± 5% okumanın + 2 counts

Aralık (yüksek aralık) @ 250VDC   20Mohms – 50Mohms

Aralık (yüksek aralık) @ 500VDC   20Mohms – 100Mohms

Doğruluk (yüksek aralık)               ±10% +2 counts

Çözünürlük                                  0.01Mohms

Direkt Kaçak Akım Ölçümleri

Ölçüm Aralığı                             4µA - 9999µA

Doğruluk                                   ± 5% veya okuma +2 counts

A.P. Voltaj                                  F-tip sadece @ 110% şebeke

Ölçüm Modeli                             IEC 60601-1 gereklilikleri

Ölçüm Tipi                                  IEC 60601 gereği hasta ve yardımcı kaçak akımları ayrı ayrı ACve DC olarak, geri kalan kaçak akımlar gerçek RMS değeri

Differensiyal Kaçak Akım Ölçümleri

Ölçüm Aralığı                             75µA - 9999µA

Doğruluk                                   ±5% okumanın + 5 counts

Çözünürlük                                1µA

Ölçüm Tipi                                 Gerçek RMS

Ölçüm Modeli                             IEC 60601-1 gereği frekans cevap karakteristiği

Alternatif Kaçak Akım Ölçümleri

Test Voltajı                                  250V ana besleme frekansında

Test Akımı                                   3.5mA akım limitli

Ölçüm Aralığı                              4µA - 9999µA

Ölçüm Çözünürlüğü                     1µA

Ölçüm Doğruluğu                        ±5% okumanın + 2 counts

Ölçüm Tipi                                  Gerçek RMS

Ölçüm Modeli                             IEC 60601-1 gereklilikleri

Güç Ölçümleri

Metod                                         VA rating

Aralık                                          0.1kVA – 4kVA

Doğruluk                                     ±10% + 2 counts

Ana Şebeke Çıkış Testi

Giriş Voltaj Aralığı                       0-300VAC

Maks Akım                                  16A

Ölçüm                                         L–E, N–E

Doğruluk                                    ± 5% okumanın + 2 counts

IEC Şebeke Kablo Testi

Test Zamanı                                2s

Test                                           Tüm iletkenlerin sürekliliği, izolasyon ve polarite

Genel Özellikler

Besleme Gücü                             230VAC ±10%, 50-60Hz +/- 1Hz

Batarya                                       6 x 1.5V AA

Ağırlık                                        1.6kg

Ölçüler (U x G x D)                      270 x 110 x 75mm

Çalışma Koşulları                        0°C - 40°C, 0-90% RH

Saklama Koşulları                       -15°C - +60°C / 5°F - 140°F

Ortam Koruma                             IP 40

Servis & Garanti

288+ ücretsiz güncelleme ve 24 ay garanti sunmaktadır. (garanti ve güncelleme koşullarına www.rigelmedical.com/registerproduct kısmından ulaşabilirsiniz)
